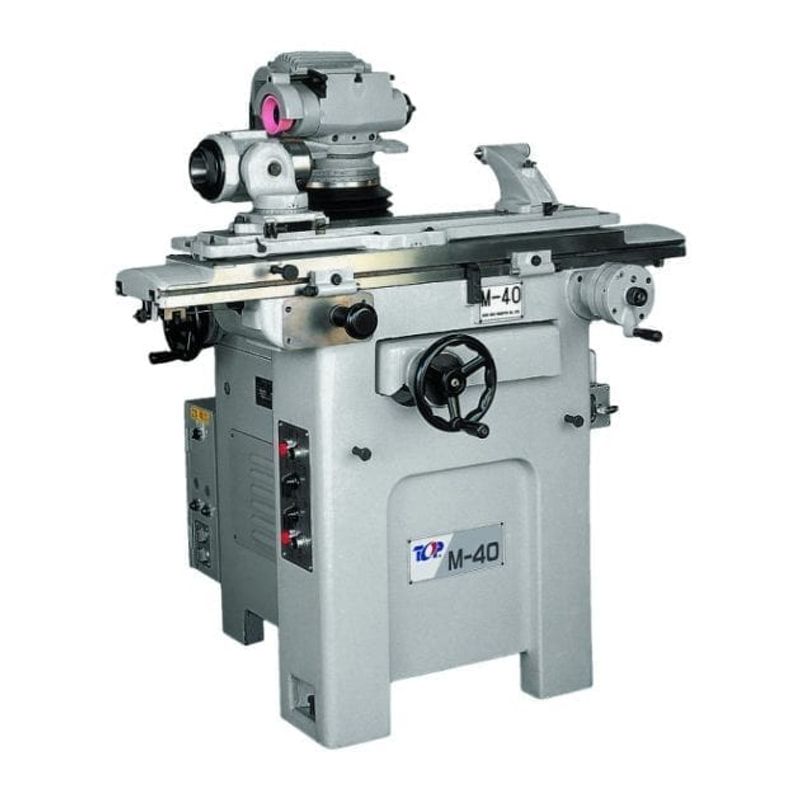

Afiladora Universal de Herramientas y Cortadores Modelo M-40
Confirmar disponibilidad
Referencia: 389-M-00-40
Comparte
Pagos Seguros
No almacenamos los detalles de la tarjeta de crédito ni tenemos acceso a la información de su tarjeta de crédito.
Envíos gratuitos
Envíos gratuitos a toda la república en pedidos superiores a $250 USD.
Servicio al cliente
Nuestros agentes están para apoyarte vía chat. Horarios: Lunes a viernes 9 am a 6 pm.
Descripción
Descripción del producto
"
"
Esta máquina permite realizar una amplia variedad de trabajos.
Además de afilar, este modelo puede ser adaptado para rectificar superficies cilÃndricas e internas.
Una amplia gama de accesorios permiten trabajar a la máquina acorde a sus necesidades.
Además de afilar, este modelo puede ser adaptado para rectificar superficies cilÃndricas e internas.
Una amplia gama de accesorios permiten trabajar a la máquina acorde a sus necesidades.
Accesorios Opcionales
- Aditamento para rectificado de cortadores horizontales.
- Aditamento para rectificado de radios N° 1.
- Aditamento para rectificado de radios N° 2.
- Aditamento para rectificado helicoidal.
- Aditamento para rectificado cilÃndrico.
- Incluye chuck 4″ 3 mordazas y plato.
- Aditamento para rectificado interior.
- Aditamento de alimentación de cabezal.
- Aditamento para rectificado de superficies.
- Aditamento para puntas de brocas.
- Boquillas para superficie de cortadores de medidas grandes.
- Extractor de polvo.
Accesorios Estándar
- Cabezal.
- Contrapunto para cabezal.
- Contrapuntos izquierdo y derecho.
- Portaaderezador.
- Guardas.
- Sujetadores de guardas.
- Calibrador de centros.
- Llave para collets.
- Botadores.
- Llaves.
- Micrómetro ajustable para dientes.
- Niveladoras.
- Pintura.
- Boquillas reductoras.
- Ruedas para rectificar.
- Bujes para ruedas.
- Herramientas.
- Arandelas.
- Extensiones para husillo.
- Banda.
- Tornillo sujetador.
- Extensiones y arandelas para cortadores 3 caras.
- Gabinete para herramientas.
|
Código
|
389-M-00-40
|
|
| Volteo en la Mesa | 10″ | 254 mm |
| Distancia entre Centros | 27-1/2″ | 698.5 mm |
| Distancia entre Contrapunto y Cabezal | 22-3/4″ | 577.85 mm |
| Cono en Cabezal del Husillo | ASA 50 y MT5 o B&S N° 12 (especificar en su orden) | |
| T-Slot en la Mesa | 0.565″ 0.563″ | 14.351 mm 14.300 mm |
| Ãrea de Trabajo | 5-5/16″ x 37″ | 134.92 x 939.8 mm |
| Velocidad de Rueda de Rectificado | 2600, 3700, 6220 rpm | |
| Motor de Rectificado | 1 Hp (0.75 kw) | |
| Longitudinal | 16″ | 406 mm |
| Transversal | 10″ | 254 mm |
| Graduación en la Mesa para Giros | ±60º | |
| Graduación en Punta de la Mesa | ±10º | |
| Movimiento Vertical de la Rueda | 10″ | 254 mm |
| Inclinación de la Rueda | ±15º | |
| Rotación de la Rueda | 360º | |
| Distancias del Centro del Husillo a la Mesa | Máx. 12″ MÃn. 2″ | Máx. 304.8 mm MÃn. 50.8 mm |
| Distancias del Centro del Husillo al Centro de la Ranura T | Máx. 16-1/2″ MÃn. 6-1/2″ | Máx. 419 mm MÃn. 165 mm |
| Espacio Requerido | 61″ x 68-1/2″ | 1549 x 1739 mm |
| Peso Neto | 2557 lbs | 1160 kg |
| Dimensiones de Embarque | 1.46 x 1.46 x 1.51 m |
